オーリンズ倒立フォーク取付けのおはなし

加工課  ヒロ伊藤です。

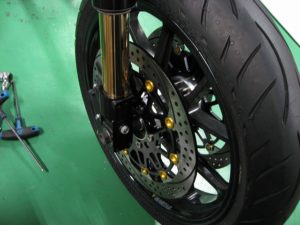

今回はこれ↓の取付け


オーリンズ倒立フォーク!


汎用のためカラー類など製作、加工が必要



まず、取り付けるホイール、キャリパー、ディスクなど採寸

フォークピッチなども考慮して位置関係を出します。



使用するアクスルシャフトなどにも注意して

製作が必要な物の図面を書きます。

上の写真からディスクのオフセットが必要なので



オフセットスペーサー ↓


あと、ホイールカラー、アクスルナットなど

計4個のカラー↓

設計図ができれば製作開始!

旋盤、フライス盤を使い




出来たものが、こちら↓


これでボルトオンで取付けできるはず!



そして

ここからは取付け

スペーサーを取付け

ディスクを取付け

車体に取り付け

あとキャリパーを取り付け

そして完成!



ここまで製作、加工、取付けを紹介しましたが

取付けよりも、この後のセットアップが超重要!

そこが、メカニックのアーム(腕)の見せ所だと思います。



それではまた 土曜日にバイバ~イ
