販促部　ヒロ伊藤です。

今日は、偶然に若いメカニックと話題になった話です。

本当に、急だったので写真を探すが大変でした。
（よって、複数台の写真です。何枚かは、頂き物です）

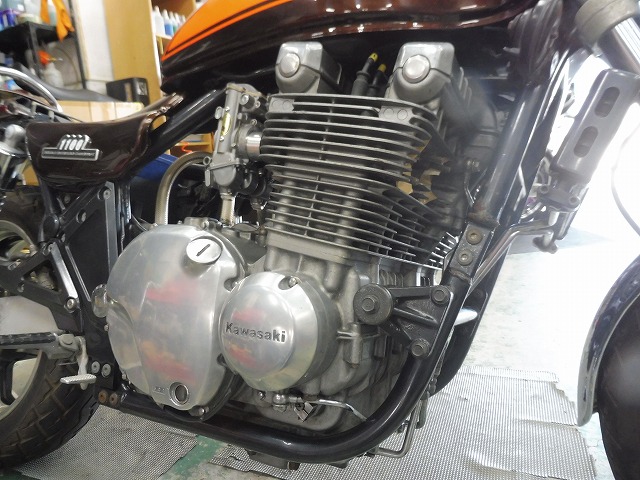

ゼファー１１００↓

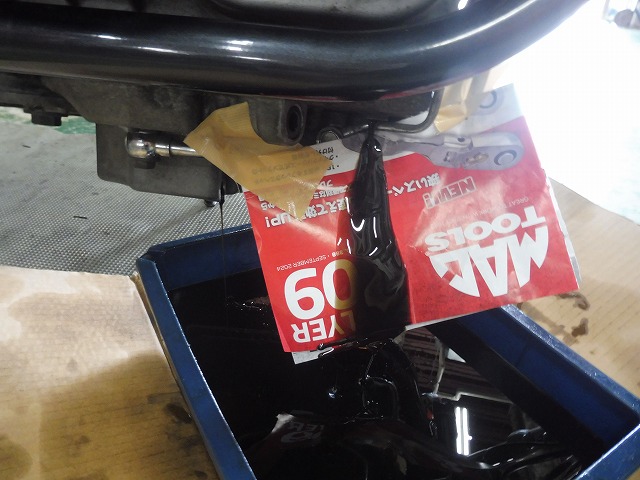

オイル交換・フィルター交換↓

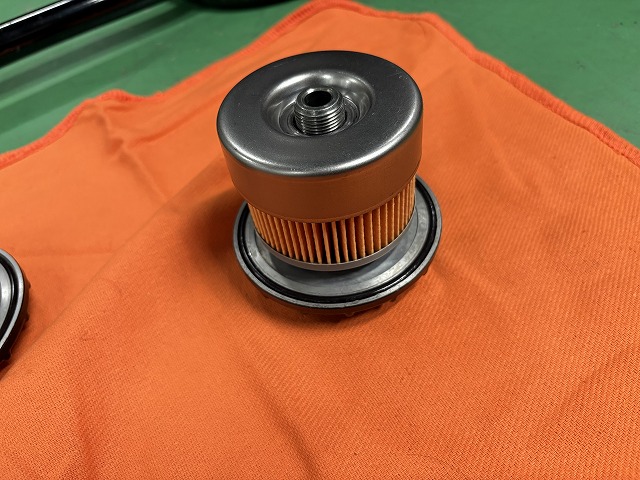

綺麗に清掃して組みます↓

この写真の構成パーツを見ると

おやっ？　いつものアレが無いって思うメカニックも多いと思います

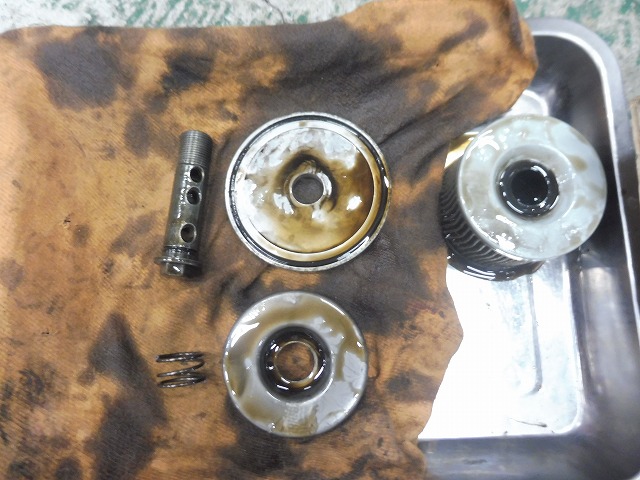

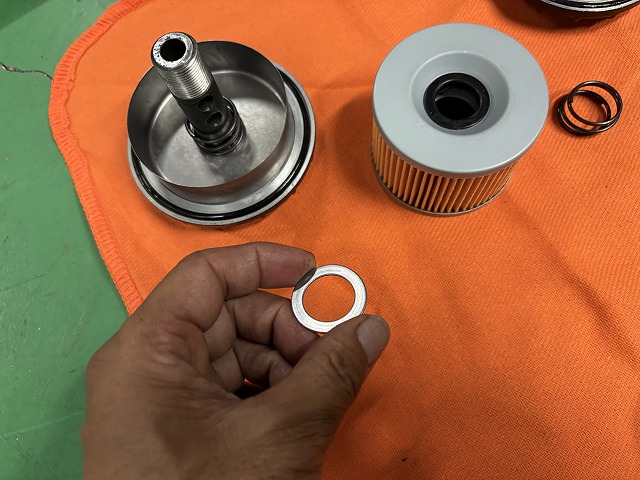

このフィルターとスプリングの間のワッシャ↓

付いていない車両も多いです。
しゃぼん玉では在庫しているので、こんな場合でも安心です。

でも今日は、そこではなくて

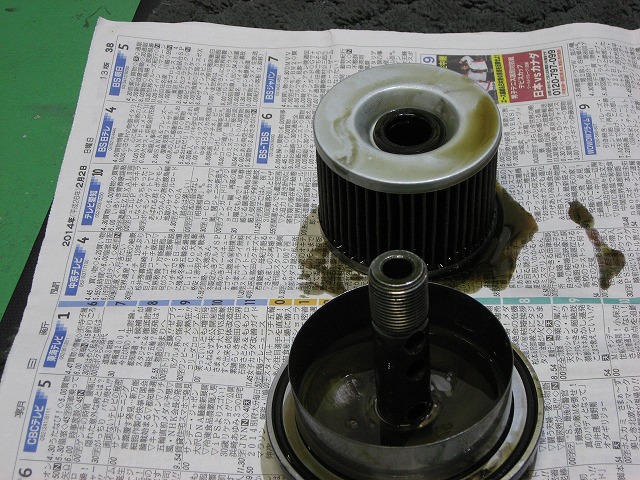

今度は、違うゼファー１１００のオイルフィルター周り↓

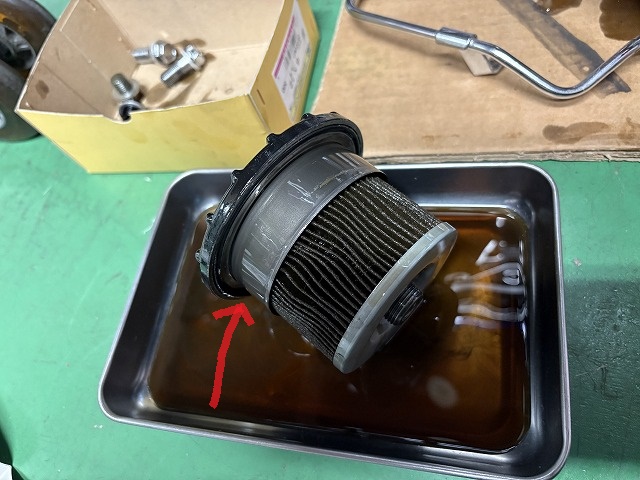

間違って組んでありますね。（久しぶりに見ました）

カワサキは、赤いやじるしのフィルタープレートが付いていて

これが車種によって、フィルターの上に付くもの
下に付くものが有ります

この、フィルタープレートが話題になったブツです！

今までは、ゼファー１１００

次はゼファー７５０↓

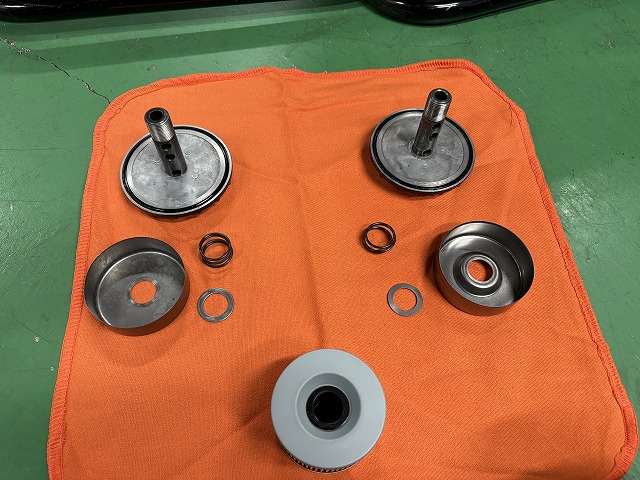

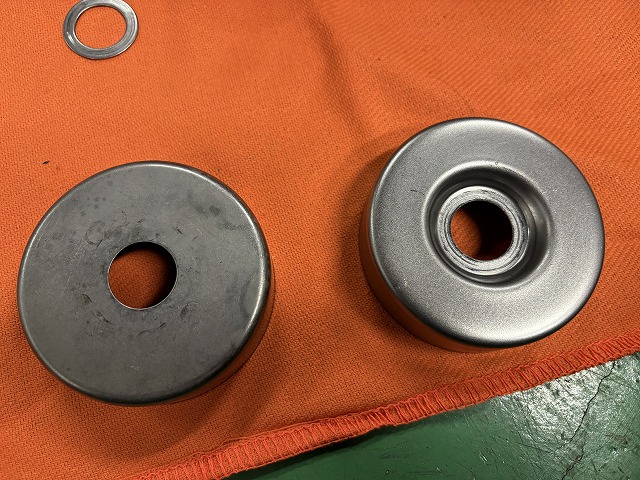

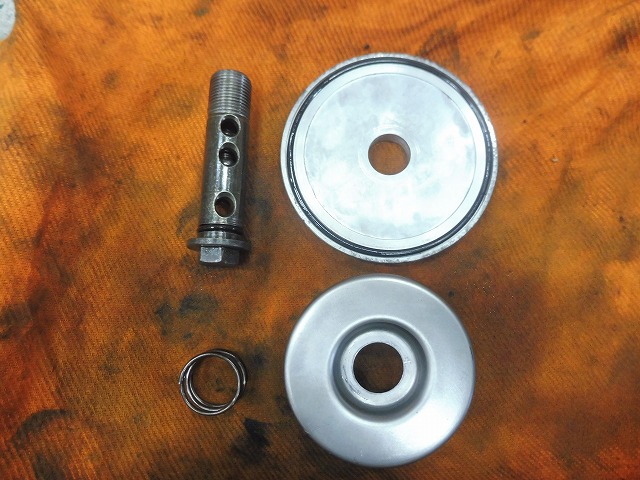

ここで１１００・７５０のフィルター周りの構成パーツを↓

真ん中のフィルターは同一

左側が７５０　　右側が１１００

見て違いがわかりますよね

フィルタープレートの形状がちがうんですよ

そして、今回
話題になったのが、プレートの位置

ゼファー１１００は↓

（何枚か上の写真は間違っていますね）

１１００はフィルターの上に付きます

ゼファー７５０は

フィルターの下に付きます
なぜ？
この上下の意味は？

そもそも、このプレートは必要なのか？

上か下か、あれ？どっち？
上の写真のように、これ間違ってる？ってなったら

パーツリストで確認する！
全然、間違っていません。不安だったら調べる
大切なことです
そして、きちんと正規の位置で組み直す

でぇ！

ここからは、わたくしなりの勝手な考えを

フィルターが入っている所は部屋になっていて

フィルターの外側から入ってきたオイルがフィルターを通過して
真ん中からメインギャラリーへオイルが通ります

それを踏まえて、簡単な写真で

ゼファ７５０↓

オイルパンの中からの写真です
フィルターはエンジンのロアケースにつきます
本来ならフィルターの周りは壁で部屋になっています

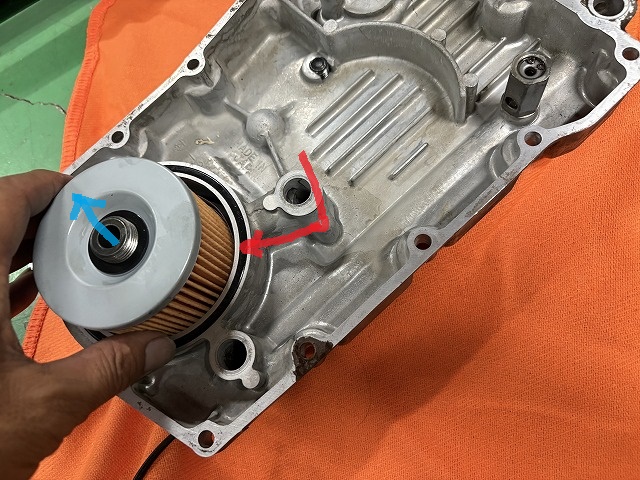

オイルの流れは

赤やじるしからフルターの部屋に入り
フィルターの外側からフィルターを通過して
青やじるしからメインギャラリーへオイルが流れます

その時のフィルタープレート位置は（フィルターのみ外した写真）

ゼファー１１００は

７５０と違ってオイルポンプにフィルターがつきます

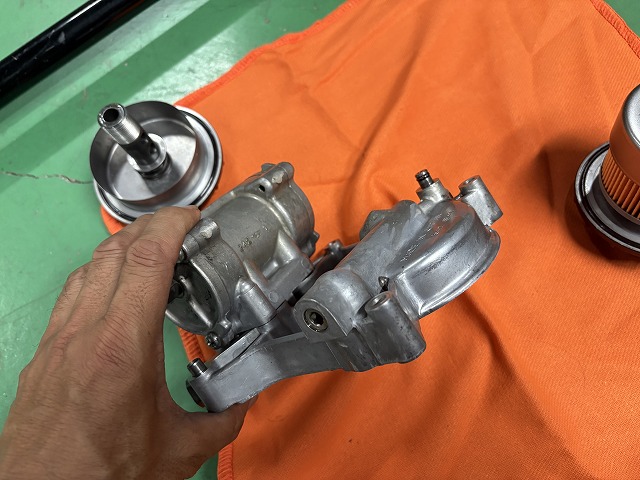

１１００のオイルポンプ↓

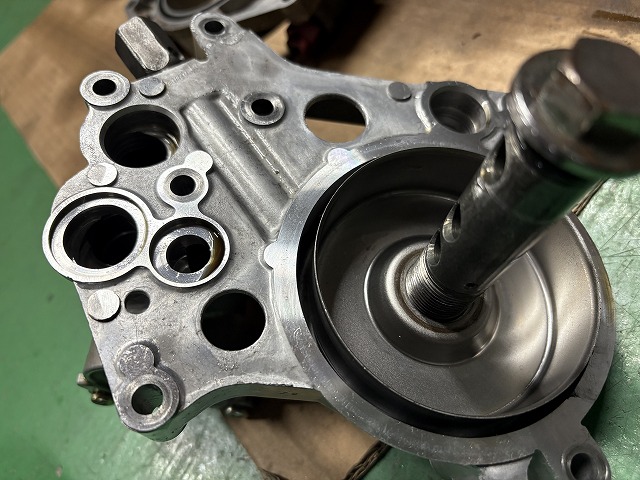

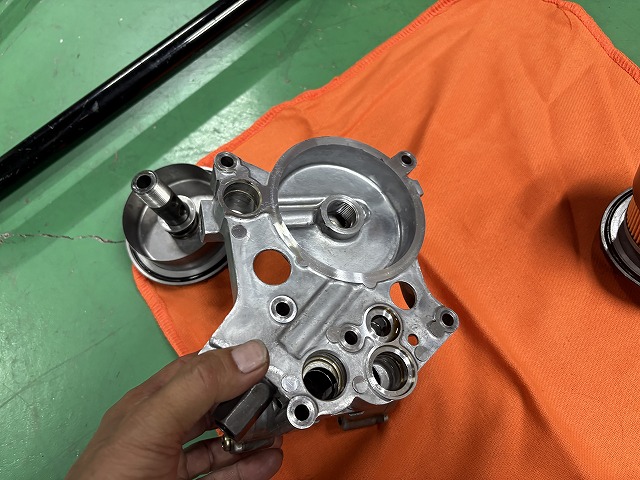

ひっくり返して、フィルターの付く側↓

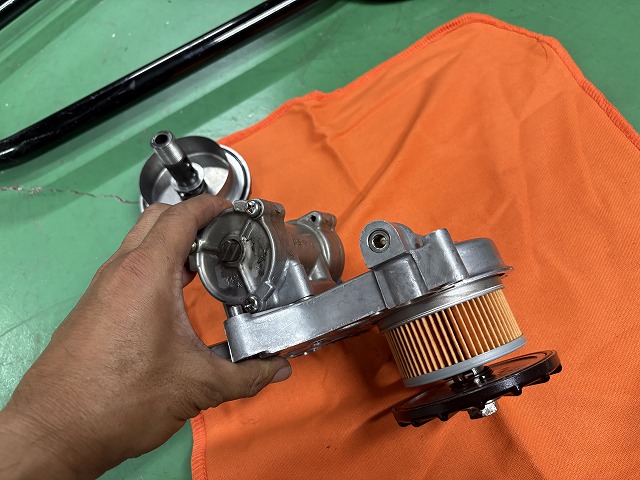

フィルターを付けると↓

本来は、オイルパンを挟んでいます

当然フィルターの周りは壁で部屋になっています
フィルターの周りに円筒の部屋は想像してくださいね

そして、一番フォーカスしてほしいのがオイルの流れかた

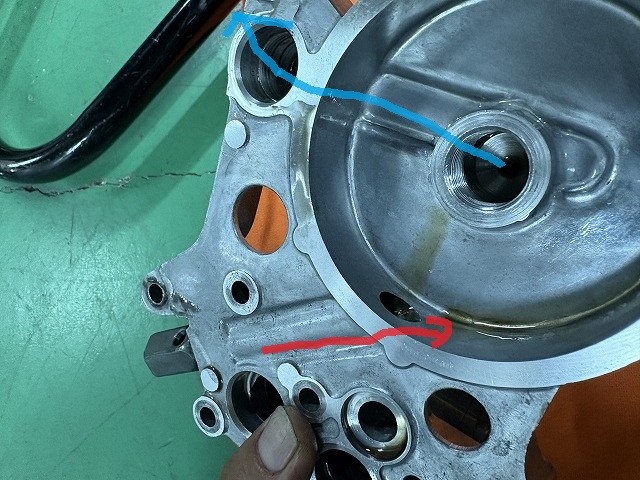

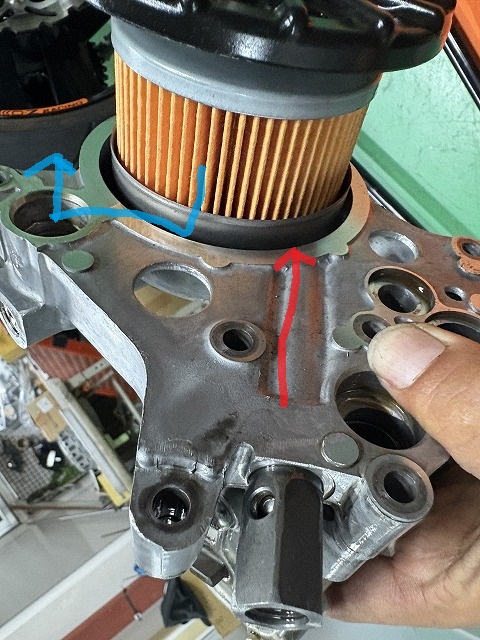

オイルポンプから赤の矢印でフィルターの部屋に

フィルターの外側からフィルターを通って

青のやじるしのメインギャラリーへ

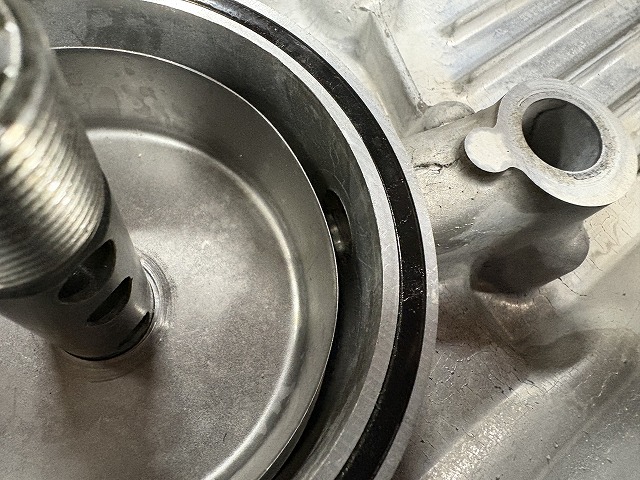

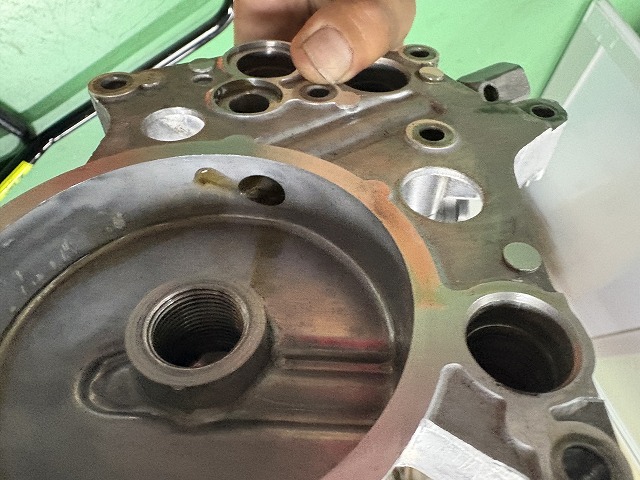

フィルターを外すと

そして、その時のプレートの位置は↓

フィルタープレートが、ここにいるんですよ

７５０・１１００でプレート位置は
フィルターの上下で位違っていましたが

共通なのは、オイルの入ってくる側にプレートを設置してあること

おそらく、オイルポンプから圧送されるオイルが
フィルターの一か所に直接あたるのではなく
一度、壁に当てて
オイルフィルターの外側に効率良く
分配されるようになっていると思います
（想像だけど・・・・）

そして、１１００は

壁に対して、直角ではなくて
オイルが斜めに当たるように設計されています↓

オイルフィルターの部屋の中が、洗濯機の水みたいに
渦が巻くのでしょうね

流速もあがりそうでだし、常に部屋の中のオイルが
フレッシュな物で循環しそうです。

何度も言うけど、想像です。

でも、プレートの位置は
オイルラインを見れば、一目瞭然ってわかりましたよね！

間違っていたら、正規の位置で組んでくださいね

パーツリストが無くても
構造がわかれば位置がわかりますね



これが、若いメカニックと話題になったことです



こういう話が、メカニック同士で出来るのは

幸せですね！



それではまた来週ごきげんよ～
